當(dāng)然，以下是整理后的冷凍干燥工藝開發(fā)步驟：

### 冷凍干燥工藝開發(fā)步驟

在開發(fā)冷凍干燥工藝之前，測定樣品的共晶點（eutectic point）、崩解溫度（collapse temperature）和玻璃態(tài)轉(zhuǎn)化溫度（glass transition temperature，Tg）是非常重要的。這些參數(shù)對于優(yōu)化冷凍干燥工藝、確保產(chǎn)品質(zhì)量和穩(wěn)定性至關(guān)重要。

### 重要溫度參數(shù)

#### 1. 共晶點（Eutectic Point）

- **定義**：共晶點是多相物質(zhì)在平衡條件下同時結(jié)晶的最低溫度。在這個溫度下，溶液中的水和溶質(zhì)共同結(jié)晶成固體。

- **重要性**：

  - **避免共晶熔化**：干燥過程中應(yīng)保持樣品溫度低于共晶點，以避免共晶熔化造成樣品結(jié)構(gòu)破壞。

  - **冷凍策略**：幫助確定預(yù)凍溫度和速率，以形成穩(wěn)定的冰晶結(jié)構(gòu)。

#### 2. 崩解溫度（Collapse Temperature）

- **定義**：崩解溫度是樣品在冷凍干燥過程中失去結(jié)構(gòu)完整性的溫度。超過這個溫度，樣品的結(jié)構(gòu)會崩解，導(dǎo)致最終產(chǎn)品質(zhì)量下降。

- **重要性**：

  - **控制升溫速率**：在初級干燥和次級干燥過程中，樣品溫度應(yīng)保持低于崩解溫度，以防止結(jié)構(gòu)崩解。

  - **優(yōu)化干燥參數(shù)**：幫助確定適當(dāng)?shù)募訜崴俾屎透稍餃囟?，確保樣品在干燥過程中保持結(jié)構(gòu)穩(wěn)定。

#### 3. 玻璃態(tài)轉(zhuǎn)化溫度（Glass Transition Temperature，Tg）

- **定義**：玻璃態(tài)轉(zhuǎn)化溫度是樣品從玻璃態(tài)（無定形固體）轉(zhuǎn)變?yōu)檎承曰蛳鹉z狀物質(zhì)的溫度。在Tg以下，樣品處于玻璃態(tài)，表現(xiàn)為堅硬和脆性。

- **重要性**：

  - **樣品穩(wěn)定性**：玻璃態(tài)轉(zhuǎn)化溫度的測定有助于確保樣品在干燥和儲存過程中保持穩(wěn)定的玻璃態(tài)。

  - **選擇儲存條件**：根據(jù)Tg確定適宜的儲存溫度，防止樣品在儲存過程中發(fā)生物理或化學(xué)變化。

### 實驗測定方法

這些參數(shù)通常通過以下實驗方法進行測定：

- **差示掃描量熱法（DSC）**：用于測定玻璃態(tài)轉(zhuǎn)化溫度和共晶點。

- **冷凍顯微鏡（Freeze-Drying Microscopy，F(xiàn)DM）**：用于觀察樣品在冷凍干燥過程中的物理變化，確定崩解溫度。

### 開發(fā)步驟

1. **實驗測定**：通過DSC和FDM等實驗方法測定樣品的共晶點、崩解溫度和玻璃態(tài)轉(zhuǎn)化溫度。

2. **數(shù)據(jù)分析**：分析實驗數(shù)據(jù)，確定樣品在冷凍干燥過程中各階段的溫度控制范圍。

3. **工藝設(shè)計**：

   - **預(yù)凍階段**：確定適當(dāng)?shù)念A(yù)凍溫度和速率，避免超過共晶點。

   - **初級干燥**：設(shè)置干燥溫度和壓力，確保樣品溫度低于崩解溫度。

   - **次級干燥**：逐步提高溫度，但保持在玻璃態(tài)轉(zhuǎn)化溫度以下。

4. **優(yōu)化和驗證**：通過實驗優(yōu)化和驗證各階段的溫度和壓力參數(shù)，確保工藝的穩(wěn)定性和可重復(fù)性。

通過這些步驟，可以開發(fā)出有效且穩(wěn)定的真空冷凍干燥工藝，確保最終產(chǎn)品的質(zhì)量和穩(wěn)定性。

以下提供幾個較為保守的適合常用蛋白類溶液的凍干工藝：

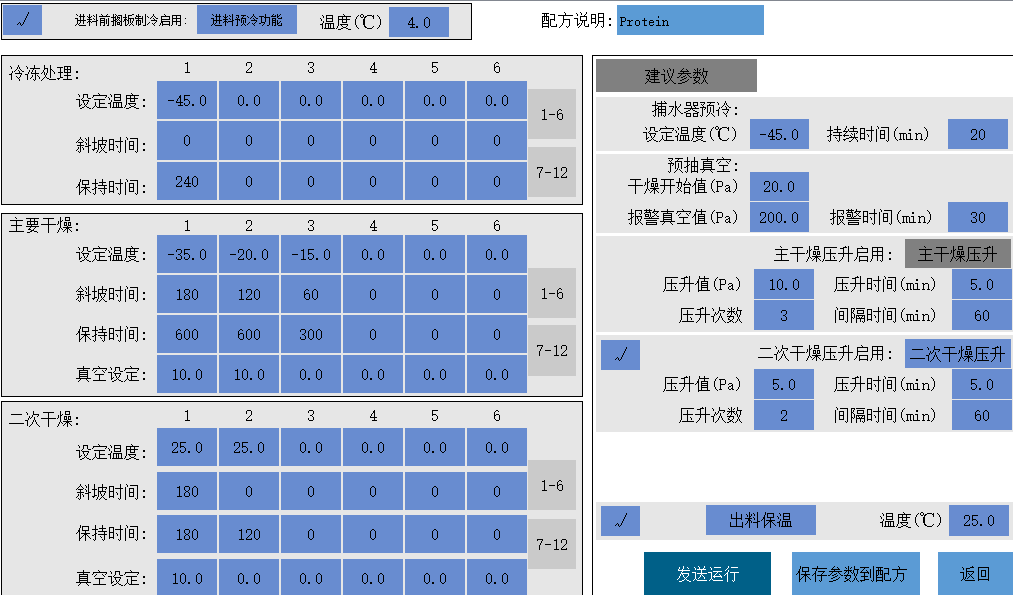

蛋白溶液：保護劑和賦形劑為：海藻糖 3%-5%，  2.5% T40葡聚糖，0.1%甘露醇； 22mm西林瓶，厚度8mm

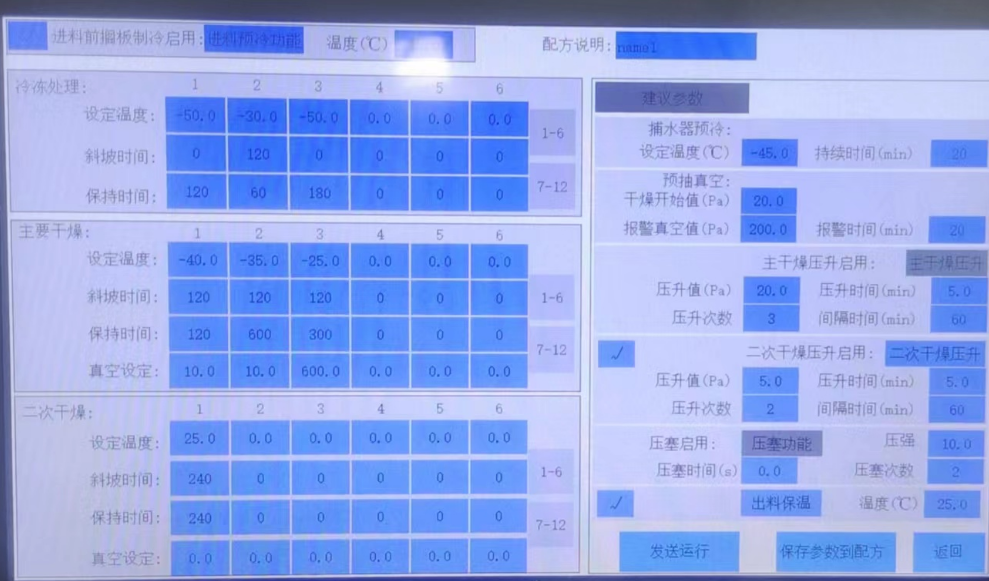

某IVD試劑，

某MRNA，具體配方不清楚。測定塌陷點溫度是-17℃；無定形產(chǎn)品，玻璃態(tài)轉(zhuǎn)化溫度客戶沒測。

一般生物試劑采用上述幾個工藝測試基本都可以凍干完成，至于工藝優(yōu)化需要一步步的執(zhí)行。

特殊試劑凍干工藝不清楚的可找第三方做工藝。
